Kaltwasser

terraflex - Kaltwasserrohre CW
Kanalfreie Erdverlegung

Anwendung:
Mediumrohr:
Dämmung:
Mantelrohr:
Temperatur:
Druckbelastung:
Lieferlänge:

erdverlegte flexible Kaltwasserversorgung
Polyethylen hoher Dichte (PE-HD), SDR 11, schweißbar
vernetzter, geschlossenzelliger PE-Schaum
flexibles, gewelltes PE-HD-Mantelrohr
- 10 °C, + 25 °C
16 bar
Standard in 100 m Rollen, Fixlängen auf ganze Meter gerundet.

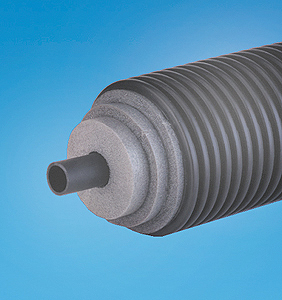

terraflex CW-single -vorisoliertes Einzelrohr PE-HD, PN16
Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittl. Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1517100 32 / 25,0 / 2,9 25 90 22,0 0,25 1,00
1517209 40 / 32,0 / 3,7 32 90 18,0 0,30 1,11
1517300 50 / 40,0 / 4,6 40 125 28,0 0,40 1,92
1517400 63 / 50,0 / 5,8 50 125 22,0 0,50 2,16
1517500 75 / 65,0 / 6,8 65 160 34,0 0,75 3,20
1517600 90 / 75,0 / 8,2 75 160 26,0 1,00 3,85
1517700 110 / 90,0 / 10,0 90 200 34,0 1,20 5,74
Auf Wunsch mit Heizband lieferbar
terraflex CW Übergangskupplung PN16
Artikel-
Nr.		Rohrmaß
da/di/s (mm)		AG
(Zoll)		Gewicht
(kg/Stck)
15300 25 / 20,4 / 2,3 ¾ 0,17
15301 32 / 26,2 / 2,9 1 0,32
15302 40 / 32,6 / 3,7 1¼ 0,45
15303 50 / 40,8 / 4,6 1½ 0,62
15304 63 / 51,4 / 5,8 2 1,03
15305 75 / 61,4 / 6,8 2½ 1,49
15306 90 / 73,6 / 8,2 3 2,63
15307 110 / 90,0 / 10,0 3 4,49
15308 110 / 90,0 / 10,0 4 3,36
da = 90 - 110mm
terraflex CW Übergangsverbindung PE/PE, PN16
Artikel-
Nr.		Rohrmaß
da (mm)		PE
da/di/s (mm)		Gewicht
(kg/Stck)
15310 25 x 25 25 / 20,4 / 2,3 0,26
15311 32 x 32 32 / 26,2 / 2,9 0,47
15312 40 x 40 40 / 32,6 / 3,7 0,67
15313 50 x 50 50 / 40,8 / 4,6 0,89
15314 63 x 63 63 / 51,4 / 5,8 1,34
15315 75 x 75 75 / 61,4 / 6,8 1,83
15316 90 x 90 90 / 73,6 / 8,2 4,41
15317 110 x 110 110 / 90,0 / 10,0 4,90
da = 90 - 110mm

Artikel-
Nr.		Mediumrohr
da/di/s (mm)		KSR* 1
(mm)		KSR* 2
(mm)		Mantelrohr
da (mm)		mittl. Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1505520 (2x) 25 / 20,4 / 2,3 22 / 32 44 / 50 200 38,0 1,00 2,85
1505620 (2x) 32 / 26,2 / 2,9 22 / 32 44 / 50 200 38,0 1,00 2,95
Bitte beachten Sie unsere Verlege- und Montagerichtlinien wie Anbringung von Fixpunktschellen, Druckprüfung usw.

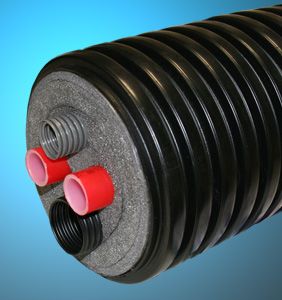

Sonderausführungen mit eingebautem Kabelschutzrohr Durchmesser 50 und 32 ermöglicht das Einziehen von bereits vormontierter Kabel-Stecker-Verbindung von Wärmepumpen oder anderen Energiesystemen.
Max. 50 m-Bunde erhältlich. Andere Dimensionen und Ausführungen auf Anfrage
